Test di emissione catodica sulla Valvola 4CX350

Introduzione

La 4CX350 è una tetrodo a fascio di potenza raffreddata ad aria, progettata per applicazioni in radiofrequenza e audio ad alta potenza. Con una dissipazione anodica massima di 350W e un filamento da 6,3V/3,9A, è una valvola che non si presta facilmente ai tradizionali provavalvole da banco — almeno non senza qualche adattamento creativo.

In questo articolo descrivo la metodologia che ho utilizzato per testare comparativamente due esemplari di 4CX350: uno nuovo e uno di provenienza incerta, considerato probabilmente esaurito. L'obiettivo era verificare oggettivamente lo stato di emissione catodica di entrambi con strumentazione semplice e disponibile in qualsiasi laboratorio amatoriale.

Il problema dello zoccolo e dell'anodo

La 4CX350 monta una base BB-236 (JEDEC) con una caratteristica peculiare: l'anodo non è un piedino ma corrisponde al radiatore metallico esterno della valvola stessa, accessibile tramite contatto sulla superficie cilindrica superiore. Lo zoccolo porta i seguenti connessioni:

Pin 1 — Screen Grid (G2)
Pin 2, 4, 6, 8 — Catodo
Pin 3, 7 — Heater
Pin 5 — Non utilizzare (connessione interna)
Pin centrale — Control Grid (G1)
Anodo — superficie cilindrica esterna (radiatore)

Per il collegamento dell'anodo ho utilizzato un coccodrillo collegato direttamente al radiatore, soluzione semplice ed efficace per un test di laboratorio.

Il problema del filamento

Il primo ostacolo pratico: la 4CX350 assorbe 3,9A sul filamento, ben oltre la portata del trasformatore interno di qualsiasi provavalvole da banco progettato per valvole riceventi. La soluzione è stata alimentare il filamento con un alimentatore esterno dedicato da 6,3V con adeguata corrente disponibile, mantenendo separato il circuito di test.

Principio di misura: la valvola come diodo

Il metodo di test si basa sullo stesso principio utilizzato dai provavalvole a emissione economici: applicare una tensione alternata su anodo e griglia schermo, lasciando catodo e griglia controllo a massa. La valvola stessa si comporta da diodo, conducendo solo nel semiperiodo positivo. Il milliamperometro in serie legge la corrente media raddrizzata.

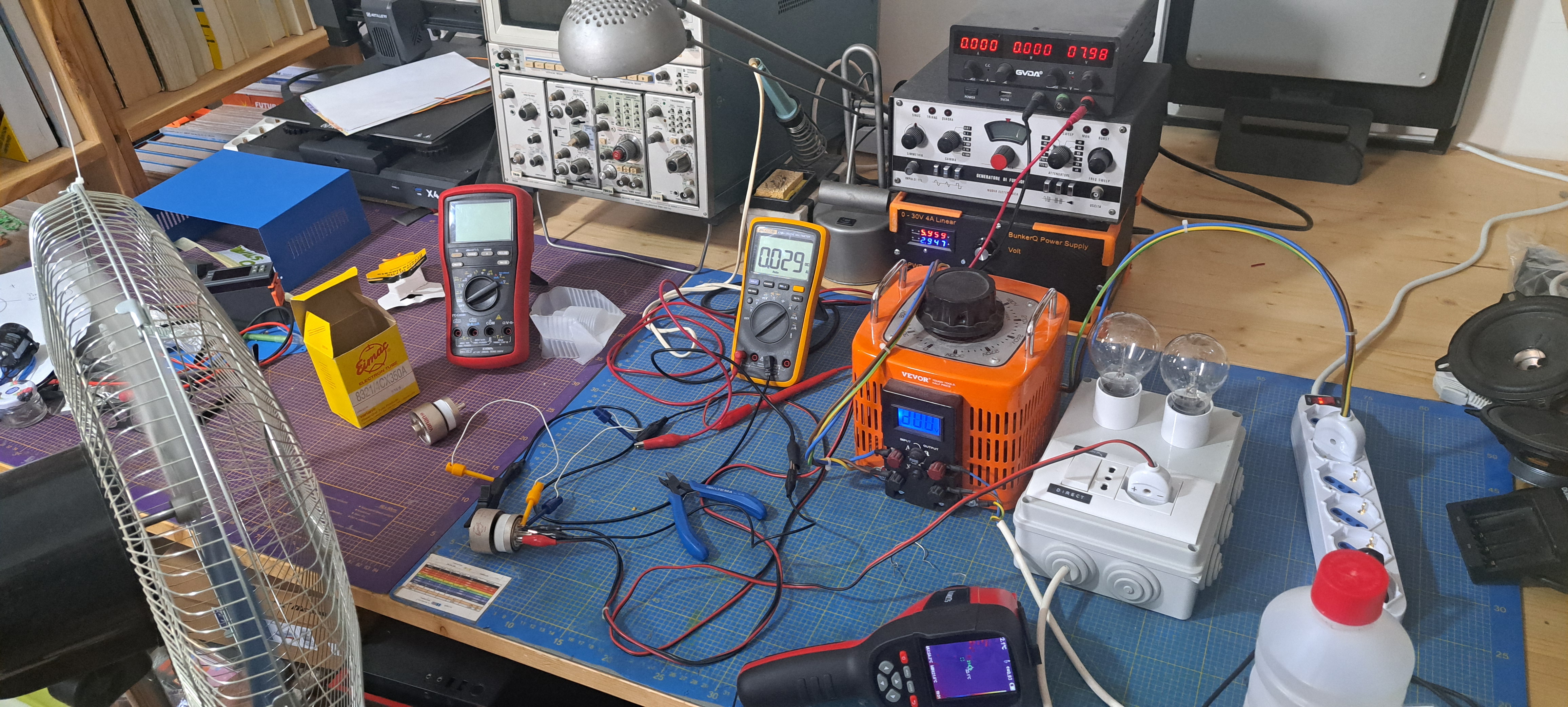

Questo approccio elimina la necessità di un alimentatore ad alta tensione in continua, semplificando notevolmente il setup. La tensione AC viene fornita tramite un Variac regolabile, con due lampadine ad incandescenza da 100W in serie come protezione passiva: a riposo rimangono quasi spente; in caso di anomalia si accendono limitando la corrente e segnalando il problema visivamente.

La griglia controllo (G1) viene polarizzata negativamente con un alimentatore ausiliario in CC per ottenere la curva di trasferimento.

Setup di misura
Parametro Valore
Tensione anodo (Va) 200V AC
Tensione griglia schermo (Vg2) 200V AC (collegata all'anodo)
Griglia controllo (G1) variabile da 0V a -30V DC
Catodo a massa
Protezione 2× lampadine 100W in serie
Strumento Milliamperometro in serie sull'anodo
Filamento alimentatore esterno 6,3V / 5A

Nota importante sulla conversione dei valori: con alimentazione AC la corrente letta dal milliamperometro è la media della semionda raddrizzata. Per ottenere la corrente DC equivalente occorre moltiplicare per il fattore π/2 ≈ 1,57. Analogamente, il picco di tensione sull'anodo con 200V AC è circa 283V (200 × √2), il che sposta il punto di cutoff verso polarizzazioni di griglia più negative rispetto a quanto indicato nel datasheet per condizioni DC.

Risultati

La tabella seguente riporta i valori di corrente anodica misurata (media AC) al variare della tensione di griglia controllo, per entrambi gli esemplari testati.

Vg1 (V) Ia Nuova (mA) Ia Usata (mA) Δ%
0 88 73 17,0%
-1 83 69 16,9%
-2 78 63 19,2%
-3 73 57 21,9%
-4 69 53 23,2%
-5 66 48 27,3%
-6 61 43 29,5%
-7 57 37 35,1%
-8 53 31 41,5%
-9 50 27 46,0%
-14 27 9 66,7%
-21 n.d. 0 (cutoff) —
-30 0 (cutoff) — —
Analisi dei risultati

I dati mostrano con chiarezza lo stato dei due esemplari.

Valvola nuova: il cutoff si raggiunge a circa -30V di griglia controllo, valore coerente con le condizioni di test (picco anodico ~283V AC). La curva di trasferimento è regolare e la corrente risponde linearmente alla polarizzazione di griglia su tutto il range.

Valvola usata: il cutoff arriva già a -21V, quasi 10V prima rispetto alla nuova. Questo è il primo segnale inequivocabile di esaurimento catodico: un catodo degradato non è in grado di sostenere la stessa densità di corrente, e il punto di interdizione si sposta verso polarizzazioni meno negative.

Il secondo elemento diagnostico è l'andamento dello scarto percentuale: a Vg1=0V la differenza è del 17%, ma cresce progressivamente fino al 67% a -14V. Questo pattern — degrado che si accentua all'aumentare della polarizzazione negativa — è caratteristico dell'esaurimento del rivestimento catodico. Il catodo ha ancora emissione sufficiente in zona di saturazione, ma la transconduttanza è significativamente compromessa.

In termini pratici: la valvola usata potrebbe ancora funzionare in applicazioni non critiche a bassa potenza, ma in un amplificatore lineare o RF si tradurrebbe in potenza di uscita ridotta, distorsione aumentata e comportamento instabile.

Considerazioni finali

Questo metodo di test, pur nella sua semplicità, si è dimostrato efficace per una valutazione comparativa affidabile. I punti di forza dell'approccio sono la semplicità del setup, l'assenza di alimentatori ad alta tensione in continua, la protezione passiva con le lampadine e la possibilità di ottenere una curva di trasferimento completa anziché un semplice giudizio buono/esaurito.

Il limite principale è che i valori assoluti non sono direttamente confrontabili con il datasheet senza applicare le correzioni per il tipo di alimentazione AC utilizzata. Tuttavia per un confronto tra due esemplari dello stesso tipo il metodo è più che sufficiente.

La 4CX350 usata è da considerarsi esaurita e non idonea a sostituzione diretta in applicazioni esigenti.
